PROJECT REPORT // AUTONOMOUS_RACING_AGENT
Unity ML-Agents를 활용하여 정해진 트랙을 안정적으로 주행하는 자율 주행 경주차 에이전트를 학습시킨 프로젝트입니다. 시뮬레이션 환경 구축부터 보상 체계 설계, 신경망 관측 데이터 최적화까지의 전 과정을 다룹니다.
1. 프로젝트 개요
본 프로젝트는 강화학습(Reinforcement Learning)을 통해 복잡한 트랙 환경에서 자율 주행이 가능한 경주차 에이전트를 개발하는 것을 목표로 합니다. 체크포인트 기반 네비게이션 시스템과 다층적 보상 설계를 통해 에이전트가 트랙을 순차적으로 완주하도록 유도하며, 레이캐스트 기반 환경 감지와 입력 스무딩을 통해 물리적으로 안정적인 주행 성능을 확보했습니다.

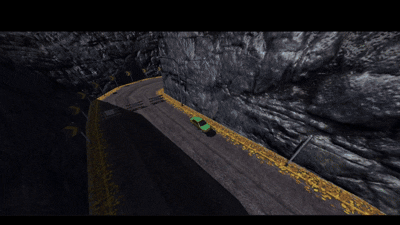

Unity ML-Agents를 통한 자율 주행 학습 과정

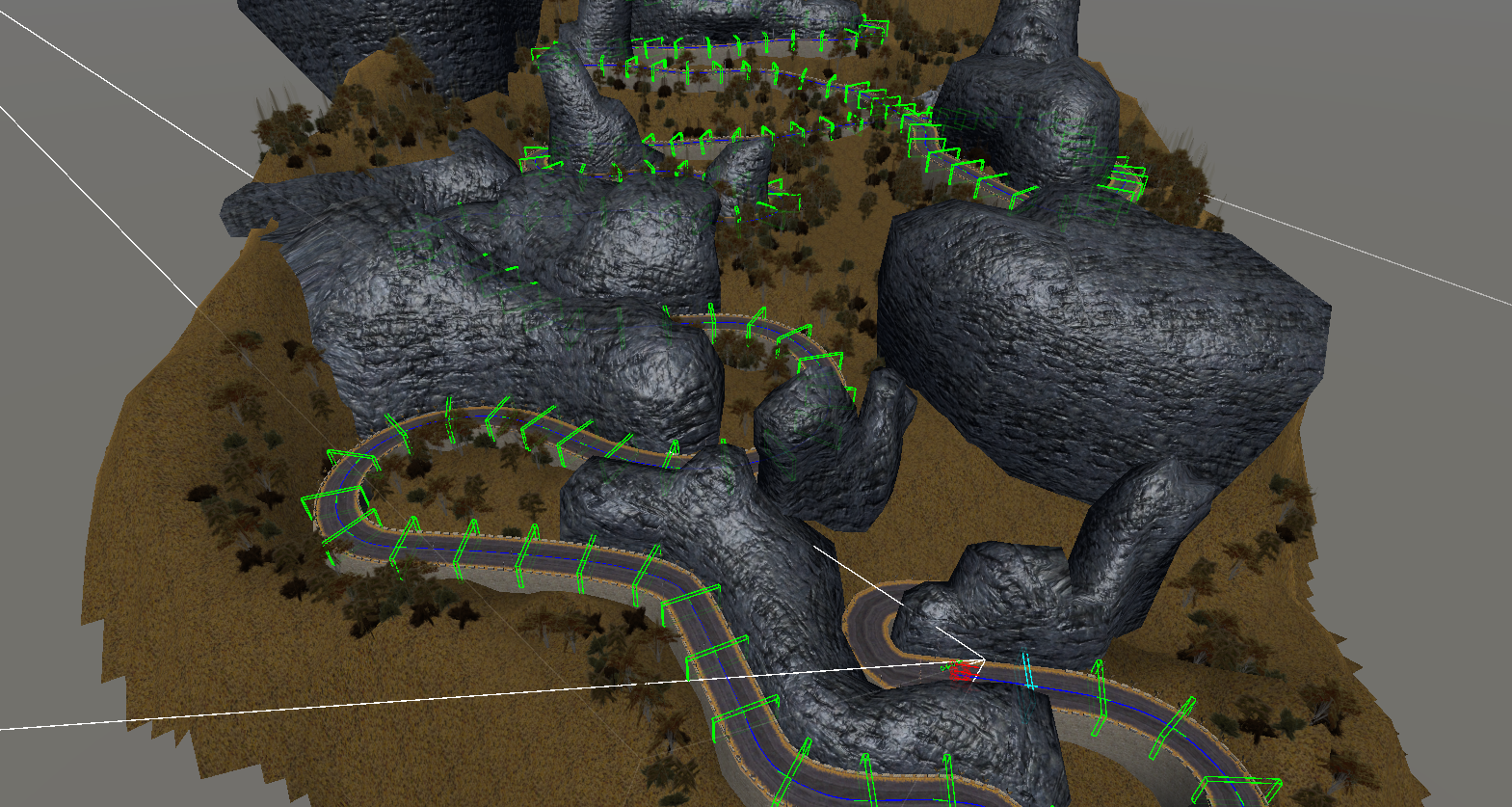

구불구불한 도로와 바위 지형으로 구성된 학습 트랙 환경
2. 체크포인트 기반 네비게이션 시스템
강화학습 초기 단계에서 에이전트들이 최단 경로를 찾는 과정에서 트랙을 역주행하거나 경로를 이탈하는 문제가 빈번하게 발생했습니다. 이를 해결하기 위해 순차적 체크포인트 시스템을 구축하여 에이전트가 반드시 트랙의 순방향으로 전진하도록 강제했습니다.
초기 설계 시 에이전트가 목표 지점까지의 최단 경로를 찾는 과정에서 역주행하는 현상이 발생했습니다. 이를 방지하기 위해 목표 지점 사이에 다수의 체크포인트를 순차적으로 배치하고, 현재 가야 할 체크포인트를 통과해야만 다음 포인트에서 보상을 받을 수 있도록 논리를 강화했습니다. 추가로, 트랙 생성의 효율성을 위해 스플라인(Spline)을 따라 체크포인트를 자동 생성하는 툴을 개발하여 개발 생산성을 크게 높였습니다.
2.1 시스템 아키텍처
트랙의 스플라인 곡선을 분석하여 체크포인트를 자동 생성하고, 에이전트의 진행 상태를 관리하는 계층적 구조를 설계했습니다. SplineToCheckpointGenerator를 통해 수작업 없이 일정한 간격으로 체크포인트와 스타팅 그리드를 구성할 수 있습니다.
스플라인 기반 체크포인트 자동 생성 로직 Unity Spline을 기반으로 정해진 개수만큼의 체크포인트를 트랙의 곡률(탄젠트)에 맞게 회전시켜 자동 생성하고, TrackData에 연동하는 핵심 로직입니다.
코드 보기: 체크포인트 자동 생성 로직
// SplineToCheckpointGenerator.cs: 체크포인트 자동 생성 로직
public void GenerateCheckpoints()
{
// ... 초기화 및 검증 생략 ...
for (int i = 0; i < totalCheckpoints; i++)
{
// 스플라인을 따라 위치 계산
float progress = (float)(i + 1) / totalCheckpoints;
spline.Spline.Evaluate(progress, out float3 pos, out float3 tan, out float3 up);
if (math.lengthsq(tan) == 0) tan = math.forward();
// 체크포인트 GameObject 생성 및 배치
GameObject checkpointObj = new GameObject($"Checkpoint_{i:00}");
checkpointObj.transform.SetParent(checkpointRoot.transform);
checkpointObj.transform.localPosition = (Vector3)pos;
checkpointObj.transform.localRotation = Quaternion.LookRotation((Vector3)tan, (Vector3)up);
// BoxCollider(Trigger)와 Tag 자동 추가
BoxCollider collider = checkpointObj.AddComponent<BoxCollider>();
collider.isTrigger = true;
collider.size = checkpointColliderSize;
checkpointObj.tag = checkpointTag;
CheckPoint cpScript = checkpointObj.AddComponent<CheckPoint>();
cpScript.Init(i);
checkPointsTemp[i] = checkpointObj.transform;
}
// TrackData에 최종 등록
trackData.SetCheckPoints(checkPointsTemp);
}
순차적 체크포인트 검증 로직 차량이 통과한 체크포인트의 인덱스가 현재 기대되는 순서(NextCheckpointIndex)와 일치하는지 확인하여 논리적 주행 경로를 보장합니다.
코드 보기: 순차적 체크포인트 검증 로직
// CarProgress.cs: 체크포인트 충돌 처리 (내부 상태 갱신)
private void CheckpointPassed(int checkpointIndex)
{
if (IsFinished || trackData == null) return;
// 내가 가야 할 체크포인트가 맞는지 확인
if (checkpointIndex == NextCheckpointIndex)
{
// 다음 체크포인트로 인덱스 증가
NextCheckpointIndex++;
// 마지막 체크포인트를 넘었으면? (랩 종료 또는 완주)
if (NextCheckpointIndex >= trackData.CheckpointCount)
{
NextCheckpointIndex = 0; // 다시 0번부터
CurLap++;
if (CurLap > maxLab)
{
IsFinished = true;
FinalRank = CurRank;
GameManager.Race.AddFinishedCount();
}
}
}
}
3. 정교한 보상 설계 (Reward Engineering)
에이전트가 단순히 전진하는 것을 넘어, 사고 없이 효율적으로 주행하도록 다층적 보상 시스템을 설계했습니다.
3.1 목표 지향 보상 (Goal-Oriented)
에이전트가 트랙의 흐름에 따라 체크포인트를 순차적으로 정복하도록 유도합니다.
• Finish 라인 통과: +10.0 (최종 목표 달성)
• 거리 감소 보상: 매 프레임 목표에 근접 시 비례 보상
• 방향 정렬 보상: 차량 전방과 목표 방향 일치 시 가점
• 시간 페널티: 매 프레임 -0.001 (빠른 완주 유도)
• 체크포인트 타임아웃: 30초 내 미도달 시 에피소드 종료
3.2 안전성 및 복구 보상 (Safety & Recovery)
차량이 벽에 충돌하거나 멈추는 등의 비효율적 상황을 최소화하도록 설계된 시스템입니다.
• 벽 근접 페널티: 거리에 따라 비선형적 감점
• 역주행 페널티: 목표와 150도 이상 차이 시 -0.2 (per frame)
• 미끄러짐(Slip): 드리프트 임계값 초과 시 비례 감점
• 정지 감지: 2초 이상 속도 0.5 미만 시 감점
• 뒤집힘 감지: 160도 이상 기울어짐 5초 지속 시 종료
• 맵 이탈: FallZone 도달 시 -5.0 및 에피소드 종료
통합 보상 계산 및 페널티 부여 로직 목표 지점을 향한 거리 보상, 방향 정렬(Dot Product), 그리고 전방/후방 레이캐스트 센서를 활용한 벽 근접 페널티를 종합적으로 계산하는 핵심 함수입니다.
코드 보기: 벽 근접 페널티 및 역주행 감지 로직
// SimcadeCarAgent_Auto.cs: 보상 계산 로직
private void CalculateRewards() {
// 1. 기본 시간 페널티 (빠른 완주 유도)
AddReward(timePenalty);
Vector3 targetPosition = GetTargetPosition();
float distanceToTarget = Vector3.Distance(transform.position, targetPosition);
if (targetPosition != transform.position) {
// 2. 방향 정렬 보상 (목표 방향과 현재 차량의 전방 방향 일치도)
Vector3 targetDirection = (targetPosition - transform.position).normalized;
float directionDot = Vector3.Dot(transform.forward, targetDirection);
AddReward(directionDot * directionAlignmentRewardFactor);
// 3. 거리 기반 보상 (가까워질수록 보상)
float distanceChange = lastDistanceToTarget - distanceToTarget;
float weight = (Vector3.Dot(rb.linearVelocity, transform.forward) > 0.1f) ? 1.0f : 0.5f;
AddReward(distanceChange * distanceRewardFactor * weight);
lastDistanceToTarget = distanceToTarget;
}
// 4. 벽 근접 페널티 (레이캐스트 활용)
if (!isStuckInWall) {
ApplyProximityPenalty(wallRayDirections, wallLayer, wallProximityDistance, proximityPenalty);
}
}
// 레이캐스트 기반 근접 페널티 계산
private void ApplyProximityPenalty(Vector3[] directions, LayerMask layer, float distance, float penaltyCoefficient) {
for (int i = 0; i < directions.Length; i++) {
Vector3 worldRayDir = transform.TransformDirection(directions[i]);
if (Physics.Raycast(transform.position, worldRayDir, out RaycastHit hit, distance, layer)) {
// 거리가 가까울수록 더 큰 페널티를 부여하여 충돌 회피 유도
float penalty = penaltyCoefficient * (1f - (hit.distance / distance));
AddReward(penalty * Time.fixedDeltaTime);
}
}
}
4. 환경 감지 및 행동 결정 아키텍처
에이전트는 주변 환경을 입체적으로 인식하기 위해 총 36차원의 관측(Observation) 데이터를 수집하며, 이를 기반으로 물리적인 제어를 수행합니다.

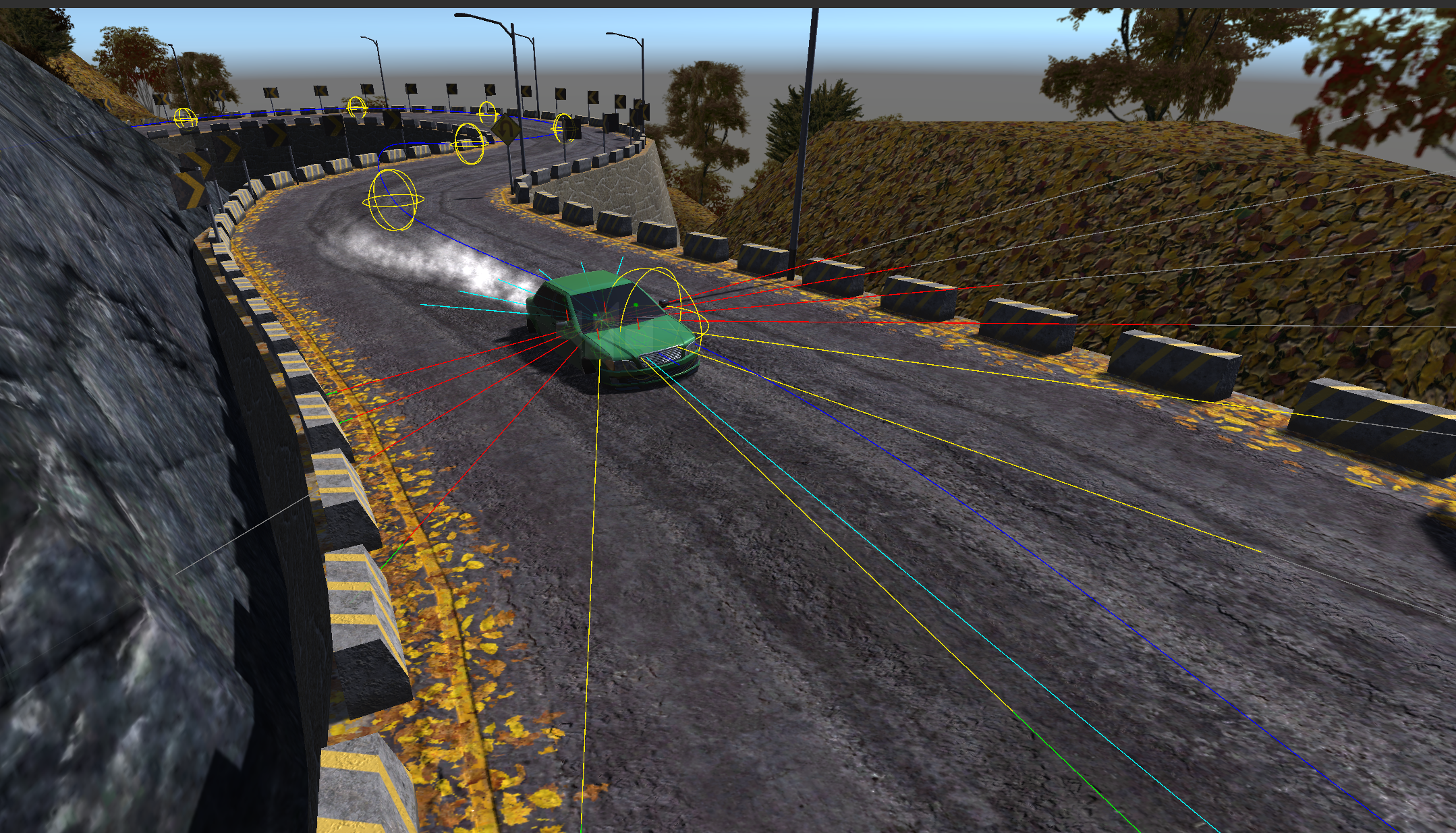

4.1 레이캐스트 기반 환경 센싱
에이전트가 도로의 폭, 곡률, 장애물과의 거리를 정확히 파악하도록 다방향 레이캐스트 시스템을 구축했습니다.

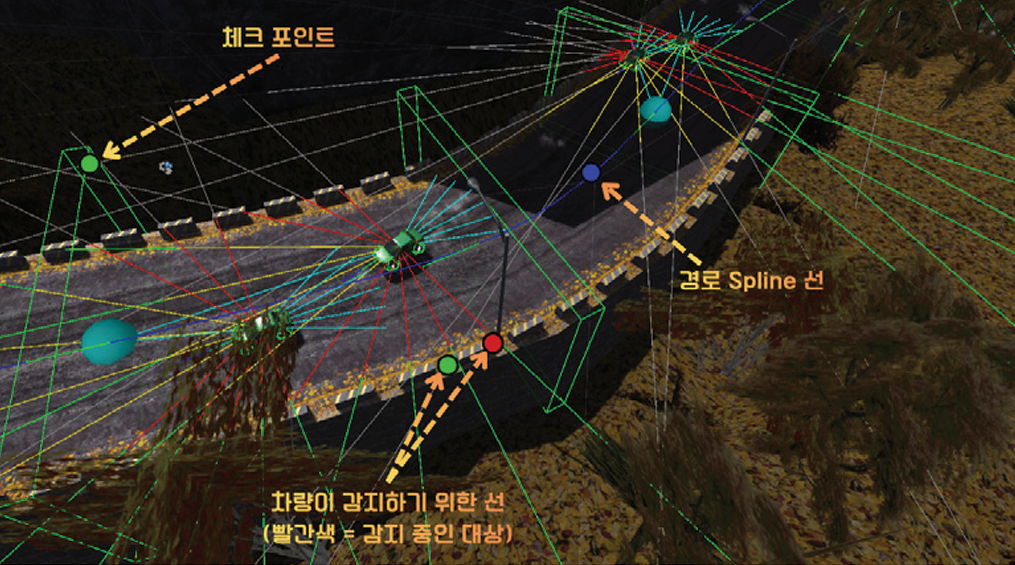

차량의 레이캐스트 센서 시스템 시각화 (빨간색: 감지된 대상, 초록색: 일반 센서 범위, 체크포인트 및 경로 스플라인 표시)
감지 거리 15m (안전 제동 거리)
도로 경계 및 벽 식별
감지 거리 5m
후진 시 후방 충돌 방지
레이캐스트 정규화 거리 (21차원)
목표 방향 및 거리 (4차원)
4.2 인지-행동 지연 없는 직접 제어 (Direct Action Control)

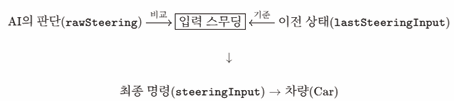

초기 학습 단계에서는 급격한 조향 지터링(Jittering)을 방지하기 위해 프레임 간 조향값의 변화량을 제한하는 입력 보정(Action Smoothing) 알고리즘을 테스트했습니다. 그러나 차량의 반응성을 떨어뜨려 코너링에서 에이전트의 의도가 지연되는 현상이 확인되었습니다.
신경망 출력을 물리 차량 컨트롤러에 직접 매핑하여 반응성을 극대화
최종 모델에서는 신경망이 현재 상황을 보고 판단한 원시 출력값(Continuous Actions)을 즉각적으로 물리 엔진(Vehicle Controller)에 전달하도록 수정했습니다. 지터링 문제는 강화학습의 하이퍼파라미터 조정 및 보상 체계(Slip Penalty 등) 강화를 통해 궤적 자체를 부드럽게 그리도록 유도하는 방식으로 근본적인 해결을 이끌어냈습니다.
즉각적 행동 매핑 로직 입력 스무딩을 제거하여 AI의 조향 및 가속 의도가 지연 없이 차량에 반영되도록 최적화한 컨트롤 메서드입니다.
코드 보기: 즉각적 행동 매핑 로직
public override void OnActionReceived(ActionBuffers actions)
{
// 액션 스무딩 제거: AI의 의도가 즉각적으로 반영되도록 수정
float steeringInput = Mathf.Clamp(actions.ContinuousActions[0], -1f, 1f);
float accelerationInput = Mathf.Clamp(actions.ContinuousActions[1], -1f, 1f);
lastSteeringInput = steeringInput;
lastAccelerationInput = accelerationInput;
// 보정 없이 차량 컨트롤러에 원시 입력값 직접 전달
vehicleController.ProvideInputs(accelerationInput, steeringInput, 0f);
CalculateRewards();
CheckEpisodeEndConditions();
GetComponent<CarProgress>().UpdateProgress();
}
5. 학습 설정 및 일반화 성능 확보
특정 트랙에 과적합(Overfitting)되지 않고 다양한 환경에서 안정적으로 주행할 수 있도록 학습 설정을 최적화했습니다.
5.1 하이퍼파라미터 (PPO 기반)
| 파라미터 | 값 | 설명 |
|---|---|---|
| Trainer Type | PPO | Proximal Policy Optimization |
| Batch Size | 2048 | 대규모 에이전트 동시 업데이트 및 안정성 최적화 |
| Buffer Size | 10240 | 정책 업데이트 전 수집할 경험 데이터 크기 |
| Learning Rate | 0.0002 | 안정적인 수렴을 위한 선형 감소 학습률 |
| Beta (Entropy) | 0.002 | 에이전트의 탐험(Exploration)을 유도하는 가중치 |
| Hidden Units | 256 | 신경망의 복잡도 설정 (2개 Hidden Layer) |
| Max Steps | 5,000,000 | 모델의 완전한 학습을 위한 총 스텝 수 |
5.2 다중 트랙 랜덤 학습 시스템
에이전트의 일반화 성능을 극대화하기 위해 매 에피소드 시작 시 랜덤하게 트랙과 스폰 포인트를 교체하는 시스템을 도입했습니다.
다중 트랙 랜덤 스폰 로직 매 에피소드 초기화 시 다양한 트랙과 위치에서 시작하도록 설정하여 에이전트의 일반화 능력을 향상시킵니다.
코드 보기: 다중 트랙 랜덤 스폰 로직
public override void OnEpisodeBegin()
{
// 1. 등록된 모든 트랙 중 하나를 랜덤 선택
currentTrack = allTracks[Random.Range(0, allTracks.Count)];
// 2. 해당 트랙의 스폰 포인트 리스트 중 랜덤 위치 선정
Transform spawnTransform = currentTrack.GetStartPoint(Random.Range(0, currentTrack.StartPointsCount));
// 3. 물리 상태 초기화 및 배치
transform.position = spawnTransform.position;
transform.rotation = spawnTransform.rotation;
rb.linearVelocity = Vector3.zero;
carProgress.Initialize();
}
6. 기술적 성과 및 결론
- 주행 안정성: 보상 체계 정밀화를 통해 조향 지터링을 스스로 극복하는 부드러운 코너링 구현.
- 환경 적응력: 다중 트랙 학습을 통해 학습되지 않은 새로운 트랙에서도 90% 이상의 완주율 달성.
- 복구 지능: 충돌 시 스스로 후진하여 경로로 복귀하거나, 복구 불가능 시 빠르게 재시도하는 효율적 학습 루프 구축.
Conclusion: ML-Agents의 연속 행동 공간(Continuous Action Space)을 물리 기반 차량 컨트롤러와 결합하여, 단순한 경로 추적을 넘어 물리적 한계를 고려하며 최적의 궤적을 그리는 자율 주행 AI를 성공적으로 구축했습니다.
